應用場景：

數碼消弧柜適用于 3～35kV 中壓電力系統。

數碼消弧柜適用于中性點不接地、中性點經消弧線圈接地的電力系統。

數碼消弧柜適用于電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路為主的電網。

使用價值：

● 數碼消弧拒動作速度快，快速型可在 30ms 內動作，大大縮短單相接地電弧的持續時間。

● 數碼消弧柜動作后可立即熄滅電弧，并能有效限制弧光接地過電壓。

● 數碼消弧柜動作后，允許電容電流連續通過至少 2 小時以上，用戶可以在完成轉移負荷的刀閘操作之后再處理故障線路。

● 數碼消弧柜的保護功能不受電網規模和遠行方式的影響。

● 數碼消弧柜具有校高性價比。

● 加裝小電流選線裝置的數碼消弧柜利用電弧熄滅前后故障線路零序電流突變量最大的特點進行選線?？纱蟠筇岣哌x線準確率。

● 消弧功能系統發生弧光接地后，數碼消弧柜動作將故障相對地電容短接，改變系統參數，可以在一定程度上破壞諧振條件。

產品功能：

1、數碼消弧柜消弧功能；當系統發生單相弧光接地故障時，數碼消弧柜能在 30s內投入故障相的真空接觸器，故障相電壓降到零，故障點的電孤隨之熄滅，數碼消孤柜發出動作信號。

2、若用于架空線路，可設定經 4～5s 真空接觸器自動斷開。如為瞬時性故障，則系統恢復正常運行；如為永久性故障，真空接觸器再次投入并不再斷開，起到永久限制過電壓的作用。對于此種用途訂貨時需作說明。當系統故障線路切除后，需人工通過復位按鈕或遠方控制使數碼消弧柜自動恢復正常狀態。

3、高壓限流熔斷器功能；由于各種原因造成的數碼消弧柜動作后通過數碼消弧柜兩相接地短路時，高壓限流熔斷器在 1～2ms 內將數碼消弧柜內的接地點快速切除，防止發生兩相短路的后果，不會影響系統正常運行。

4、金屬接地和 PT 斷線報警功能；當系統發生單相金屬性接地時，數碼消弧柜發生金屬性接地報警信號，并顯示故障相別。當電壓互感器溶斷器熔斷時，數碼消弧柜發出 PT 斷線報警信號，并顯示故障相別。

5、過電壓保護功能；當系統發生內部過電壓和大氣過電壓，由 TBP 將過電壓限制到設備絕緣允許的水平。系統發生單相弧光接地故障時，數碼消弧柜動作后可將非故障相的弧光接地過電壓限制到線電壓的安全水平。

6、PT 柜功能;數碼消弧柜中的電壓互感器，可以向其他指示儀表和繼電保護裝置等提供二次電壓信號。

7、數據遠傳功能;數碼消弧柜配置了 RS485 接口，可以通過總線實現數據遠傳;

8、事故追憶功能數碼消弧柜可以記錄 20 次故障事件發生的時間、裝置動作狀態和相關事故參數。

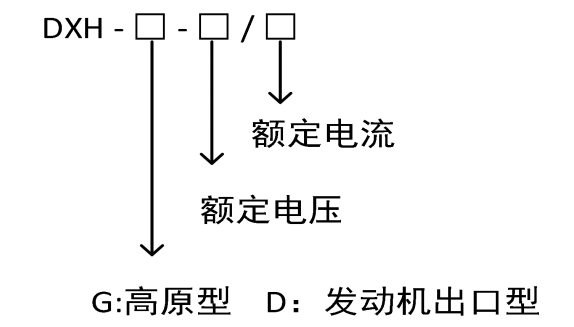

產品型號：
